מחברים מהירים לצנרת גמישה
פוליפרופילן - עד "3 כולל  פלב"מ 316 ואלומיניום - עד "6 כולל

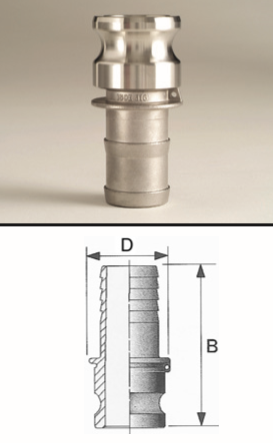

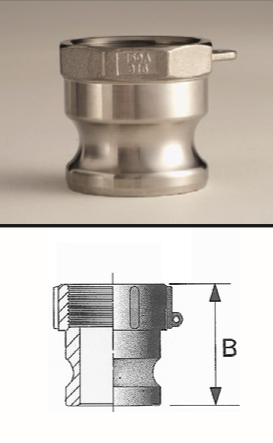

Part E	מצמד לצינור גמיש			Part A	מתאם הברגה פנימית
	Thread Size	B: Overall Length	D: Shank OD		Thread Size	B: Overall Length
	"1/2	86.65	9.8		"1/2	41
	"3/4	86.55	21		"3/4	38.55
	"1	106.7	27		"1	48.3
	"1.1/4	109.4	33.7		"1.1/4	52.4
	"1.1/2	116.7	40.4		"1.1/2	53.9
	"2	139.5	52.4		"2	63.5
	"2.1/2	148.8	65.9		"2.1/2	65.6
	"3	162.1	78.6		"3	69.1
	"4	174.9	104.9		"4	74.6

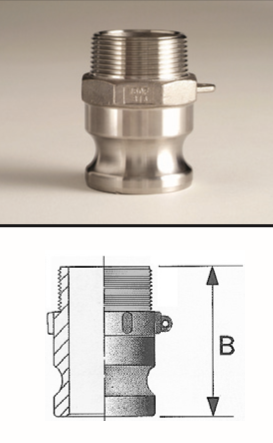

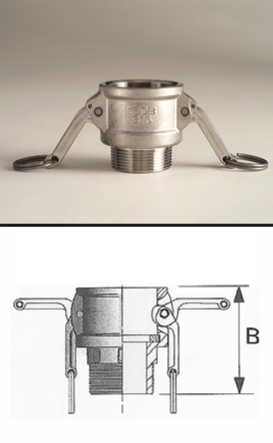

Part F	מצמד הברגה חיצונית			Part B	מצמד הברגה חיצונית
	Thread Size	B: Overall Length			Thread Size	B: Overall Length
	"1/2	49			"1/2	47.5
	"3/4	58			"3/4	51
	"1	67			"1	57.8
	"1.1/4	73			"1.1/4	66
	"1.1/2	74.9			"1.1/2	65.4
	"2	86.75			"2	74.3
	"2.1/2	97			"2.1/2	84.6
	"3	100.7			"3	86
	"4	110.55			"4	89.4

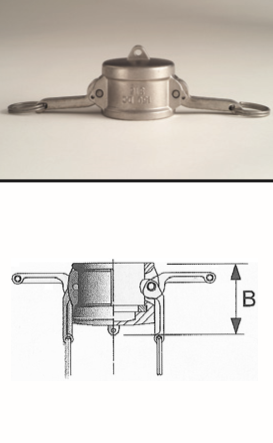

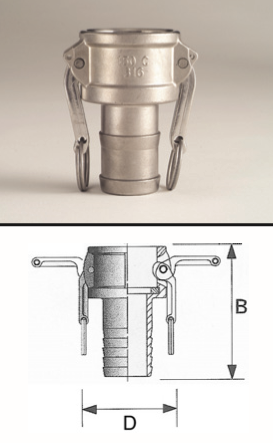

Part DC	פקק למתאם מסוג A,E,F			Part C	מצמד לצינור גמיש
	Thread Size	B: Overall Length			Thread Size	B: Overall Length	D: Shank OD
	"1/2	41			"1/2	87.2	9.4
	"3/4	45.8			"3/4	82.4	21
	"1	53			"1	97	27
	"1.1/4	58.9			"1.1/4	103.35	33.6
	"1.1/2	59.4			"1.1/2	104.5	40.1
	"2	65.2			"2	129.45	52.7
	"2.1/2	68.9			"2.1/2	142	66.15
	"3	69.4			"3	157.6	79
	"4	71.2			"4	164	104.4

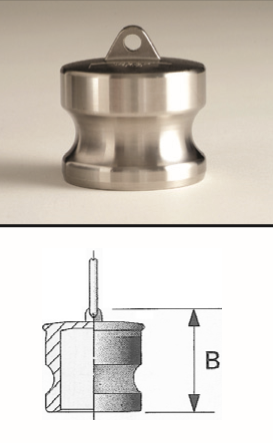

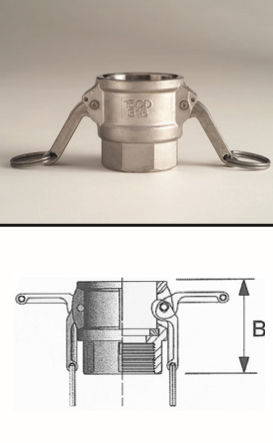

Part DP	פקק למצמד מסוג B,C,D			Part D	מצמד הברגה פנימית
	Thread Size	B: Overall Length			Thread Size	B: Overall Length
	"1/2	35.85			"1/2	49.15
	"3/4	41			"3/4	50.6
	"1	48.9			"1	60.1
	"1.1/4	53.8			"1.1/4	67.3
	"1.1/2	56			"1.1/2	66.5
	"2	63.25			"2	72.5
	"2.1/2	64.4			"2.1/2	85.2
	"3	65.7			"3	86.2
	"4	68.4			"4	89.45



טבלת לחצי עבודה מקסימליים באטמוספירות לפי חומרי מבנה
מידה	אלומיניום	פלב"מ 316	פוליפרופילן
"1/2	11	11	5
"2-"3/4	18	18	7
"2.1/2	11	16	-
"3	9	14	4
"4	7	7	-
"6-"5	5	7	-
